歡迎訪問深圳市宏圖硅膠科技有限公司網站
<button id="o8gc0"></button> <nav id="o8gc0"></nav>
| 硬度：15-40 | 硫化劑添加：2-3 |
| 外觀：半透明/乳白 | 密度：1.08-1.09g/cm3 |
| 線收縮率：0.3% | 常規包裝：25/200kg |
縮合型模具硅膠簡介
縮合型模具硅膠俗稱工業級硅膠，是雙組份液體硅膠，其環保性不如加成型模具硅膠。適用于建材裝飾，樹脂工藝品，石膏水泥制品，玩具，禮品等行業模具制作。
縮合型模具硅膠用途
縮合型模具硅膠主要用于玩具禮品行業、工藝禮品行業、樹脂工藝品行業、不飽和樹脂工藝品行業、佛雕工藝品、石膏工藝禮品行業、家具裝飾裝潢行業、人物復制、建筑裝飾裝潢行業、蠟燭工藝、塑膠玩具行業、禮品文具行業、模具制造行業、波麗工業品、仿真動植物雕塑等多種行業的產品復制及模具制作。
縮合型模具硅膠特點
1.流動性好、易脫模、易排泡；
2.翻模次數多，硅膠模具使用壽命長久；
3.抗撕裂好、抗拉性強、做出來的模具可長期使用不變形；
4.與加成型硅膠相比，價格便宜。

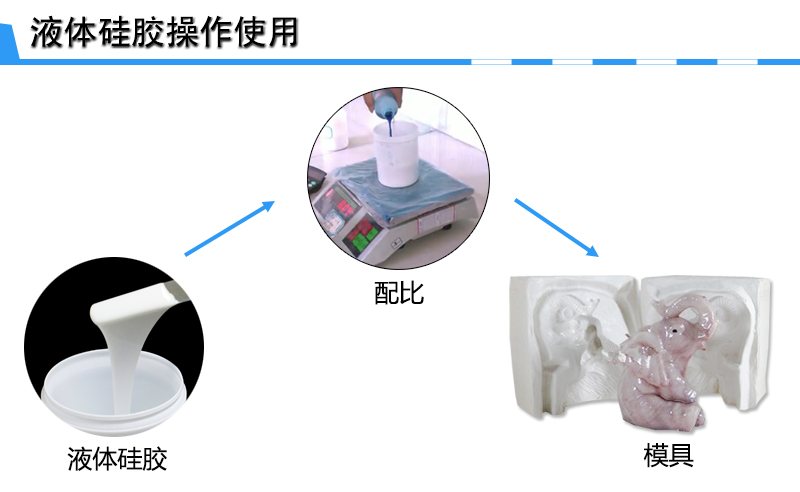

液體縮合型硅膠模具制作
1.將縮合型模具膠與固化劑按重量比100:2~2.5進行配比混合攪拌均勻；
2.將混合攪拌均勻后的硅膠放入抽真空機進行抽真空排氣泡處理，這樣做的好處就是讓做出來的產品光滑無氣泡。（沒有真空機的可以延長固化時間，讓氣泡自然排出，但效果不是很理想）；
3.在已經制作好的模種及模框上噴（涂）上一層脫模劑，將模種固定在中間，把排完氣泡的液體硅膠緩慢平穩的倒入模框內，直至硅膠完全覆蓋住模種，然后靜止等其完全固化；
4.等到模具硅膠完全固化后即可進行脫模，取出硅膠模具進行邊緣處理。
5.一般硅膠模具做好建議放置24小時后在進行投入使用，可發揮出模具的最佳使用效果。
縮合型硅橡膠操作注意
1.操作過程中不建議添加硅油，若必須要添加請咨詢自己的供貨商問其添加比例，切勿自己私自添加而導致硅膠性能下降；
2.配比后的硅膠要盡快在操作時間內使用完，避免造成原料浪費；
3.硅膠與固化劑一定要攪拌均勻，防止出現硅膠不固化的現象；
4.該產品屬于縮合型模具硅膠，不能與加成型硅膠混合使用。
液態縮合型模具硅膠參數
| 顏色 | 白色/半透明 | |||||
| 硬度（邵氏A） | 15±2 | 20±2 | 25±2 | 30±2 | 33±2 | 40±2 |
| 硫化劑添加（%） | 2-3 | |||||
| 動力粘（mPa.s） | 1.3w±0.2w | 1.7w±0.2w | 2.5w±0.2w | 2.7w±0.2w | 2.5w±0.2w | 1.5w±0.2w |
| 拉伸強度（MPa） | 2.5 | 2.8 | 3.4 | 4.0 | 3.5 | |
| 撕裂強（KN/m） | 16±2 | 19±2 | 24±2 | 25±2 | 21±2 | |
| 伸長率（%） | 380 | 530 | 410 | 420 | 450 | 180 |
| 密度（g/cm3） | 1.08 | 1.09 | ||||
| 操作時間（min) | 30-50 | 30-40 | 30-50 | |||
| 硫化時間（h） | 4-5 | 3-4 | 4-5 | |||
| 線收縮率（%） | 0.3 | |||||
| 常規包裝（kg） | 25/200 | |||||
注: 以上參數僅為常規參數，如有特殊需求請與我司聯系；固化后硬度、粘度、操作時間、可隨客戶需求來特別調整提供。
